Адаптер кнопок на руле CARAV (R-100)
1 290 ₴
Немає на складі
Только для магнитол с пультом ДУ, в комплекте!
Адаптер кнопок CARAV R-100 для автомобилей: Alfa Romeo147
156
GT
Chery
Все модели
Chevrolet
Все модели
Ford
Модели до 2005
Great Wall
Все модели
Opel
Astra до 2004
Meriva до 2007
Zafira до 2005
Vivaro до 2007
Corsa до 2006
Omega до 2004
Vectra до 2004 Honda
Все модели
Hyundai
Все модели
JAC
Все модели
Jaguar
Все модели
KIA
Все модели
Rover/Land Rover
Модели до 2004
Mitshubishi
Все модели
Mazda
Все модели
Nissan
Все модели
Subaru
Все модели
SsangYong
Все модели
Suzuki
Все модели
Toyota
Все модели

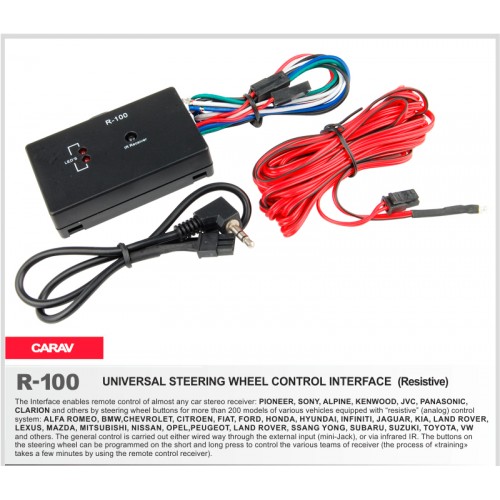

Универсальный адаптер кнопок на руле Carav R-100
Универсальный интерфейс позволяет осуществлять полноценную работу рулевых кнопок для более 200 моделей автомобилей разных марок после установки абсолютно любой автомагнитолы с инфракрасным портом.

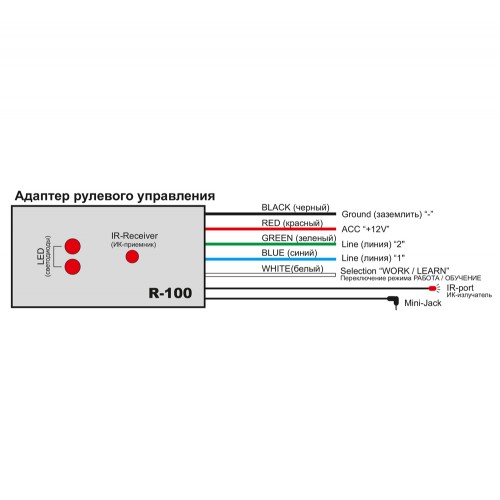

Как подключить Интерфейс:
- Соедините красный провод с питанием ACC +12V.
- Соедините черный, зеленый и синий (если необходимо) провода интерфейса с проводами на штатной колодке автомобиля согласно электрической схемы.
- Если в автомагнитоле отсутствует гнездо ДУ, то необходимо расположить ИК-излучатель в потолочном плафоне освещения салона или в другом удобном месте, откуда будет обеспечиваться прямая видимость от ИК-излучателя до автомогнитолы. Штекер Mini-Jack в этом случае не используется и его необходимо заизолировать.
- Для проводного управления штекер Mini-Jack подключите в соответствующее гнездо автомагнитолы, а ИК-излучатель необходимо заизолировать.
Как запрограммировать Интерфейс:
На каждую кнопку на руле можно назначить одну или две команды: например на кнопку SEEK+ на руле можно назначить SEEK+ с пульта ДУ для короткого нажатия и PRESET+ для длительного нажатия. Также, например, на кнопку MUTE можно дополнительно назначить POWER и т.д. Важно проверить, чтобы белый провод интерфейса был отсоединен от "массы" !
- Подайте питание на интерфейс +12V, при этом кратковременно моргнет один из светодиодов.
- Соедините белый провод интерфейса с "массой" для входа в режим обучения.
- Нажмите и удерживайте кнопку на руле SEEK+ до тех пор пока не загорится один красный светодиод.
- Направьте пульт ДУ на интерфейс и нажмите на нем кнопку SEEK+ на 1-2сек. Светодиод должен погаснуть, в противном случае повторите п.4 сначала. Кнопка на руле обучена команде SEEK+.
- Чтобы назначить на эту же кнопку на руле вторую команду, нажмите ее и удерживайте до тех пор пока не загорятся оба красных светодиода на интерфейсе.
- Направьте пульт ДУ на интерфейс и нажмите на нем копку PRESET+ на 1-2сек. Оба светодиода должны погаснуть, в противном случае повторите сначала п.5. Кнопка на руле теперь обучена двум командам: короткое нажатие SEEK+, длинное нажатие PRESET+.
- Для обучения остальных кнопок на руле выполните аналогично пункты 3 и 4 (5 и 6 по необходимости).
- Для других команд.
- Отсоедините белый провод интерфейса от "массы" и заизолируйте. Теперь устройство готово к работе.
Сброс Интерфейса в начальное состояние :
- Отсоедините питание +12V от интерфейса, и подсоедините белый провод к "массе".
- Подайте питание +12V на интерфейс, при этом моргнут оба светодиода. Интерфейс переведен в начальное состояние, теперь его необходимо обучать заново.
